Obvody absorbujúce energiu sa používajú na potlačenie napäťových špičiek spôsobených indukčnosťou obvodu, keď sa elektrický alebo mechanický spínač otvorí.

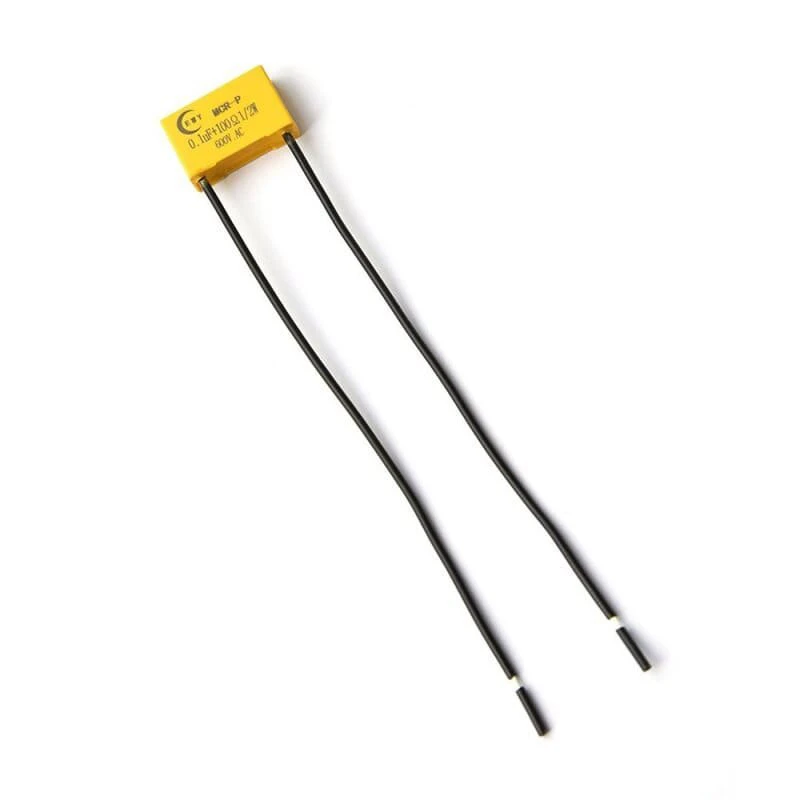

Shelly RC Snubber je malý, ale mimoriadne účinný doplnok určený na ochranu relé pri spínaní indukčných zariadení. Zabraňuje vzniku nebezpečných napäťových špičiek, ktoré môžu skracovať životnosť relé alebo spôsobovať ich nespoľahlivú prevádzku.

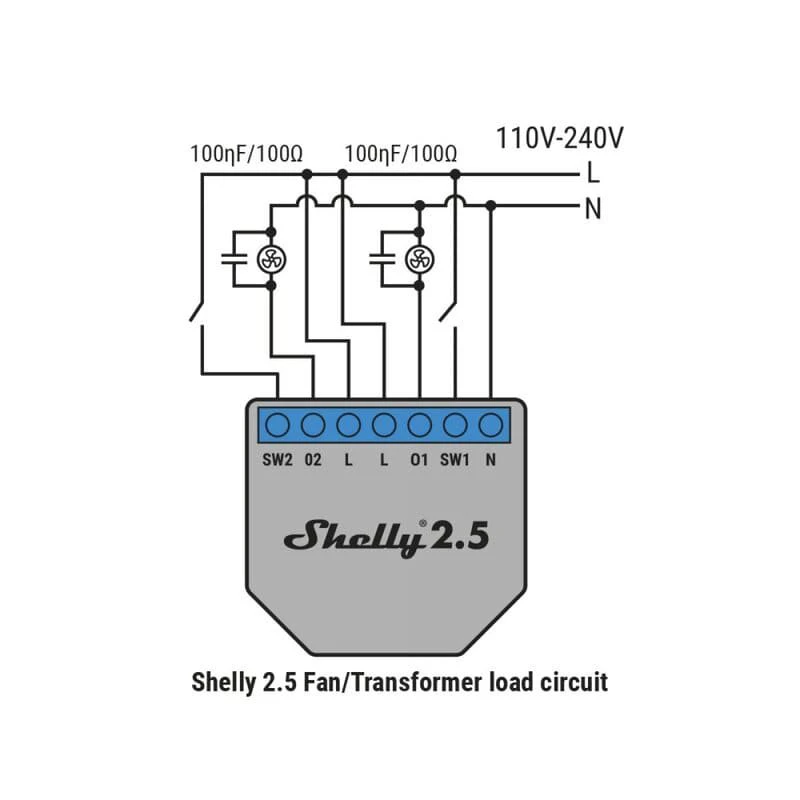

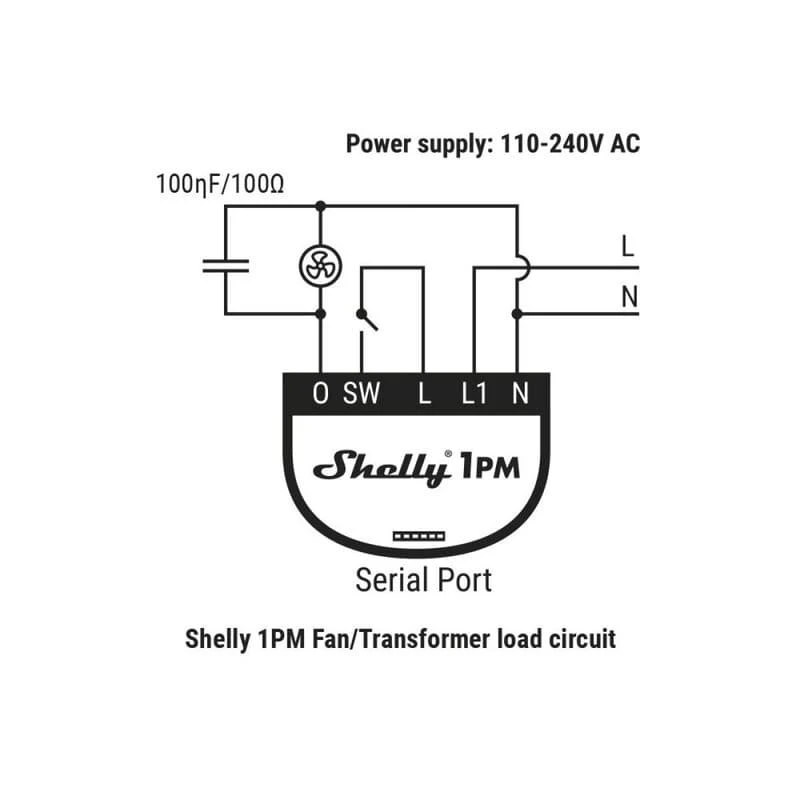

Na použitie pre Shelly 1/1PM a Shelly 2.5, ktoré sa reštartujú pri zapnutí indukčných záťaží, ako sú ventilátory, motory, rolety alebo tie, ktoré spôsobujú napäťové špičky počas zapínania. RC tlmič by mal byť zapojený medzi výstup a neutrál obvodu.
Spínanie induktívnej záťaže (motory, cievky stýkačov) pomocou smart relé je náročnejšie kvôli vznikajúcim napäťovým špičkám (spätná EMF / back-EMF) pri rozpínaní, ktoré môžu poškodzovať kontakty relé, spôsobovať ich zváranie alebo nepravidelnú funkciu. Preto sa používa ochranný prvok RC snubber (RC člen), ktorý pomáha tlmiť napäťové špičky a znižovať elektromagnetické rušenie, čím predlžuje životnosť kontaktov a zvyšuje spoľahlivosť spínania. RC snubber sa zapája paralelne k induktívnej záťaži (ideálne čo najbližšie k nej) a absorbuje energiu napäťových špičiek.
Problémy pri spínaní induktívnej záťaže
* Iskrenie/oblúk: Pri rozpínaní vzniká vysoké napätie (spätná EMF), čo spôsobuje iskrenie na kontaktoch relé.
* Zváranie kontaktov: Iskrenie môže spôsobiť, že sa kontakty relé zvaria a relé zostane „zlepené“.
* EMI/EMC rušenie: Napäťové špičky vytvárajú elektromagnetické rušenie, ktoré môže destabilizovať citlivú elektroniku (napr. reštarty modulu, chybné spínanie).
Ochrana kontaktov a potlačenie rušenia
Na ochranu je možné použiť Shelly RC Snubber – RC člen (rezistor + kondenzátor v sérii), ktorý sa pripája paralelne k záťaži, alebo priamo na kontakty relé podľa zapojenia (typicky medzi výstup a N). RC člen absorbuje energiu špičky a tlmí oscilácie, čím chráni kontakty a znižuje rušenie. Pri Shelly RC Snubber ide o sériové zapojenie 100 Ω + 0,1 µF.
Výhody pre vašu inštaláciu:
