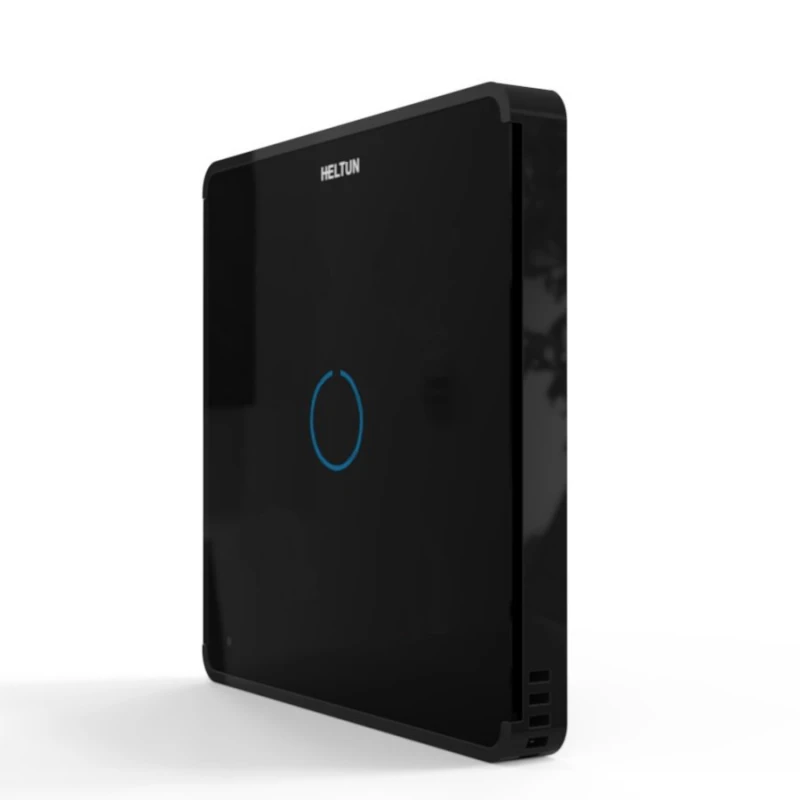

HELTUN Touch Panel Switch Solo (HE-TPS01-MKK)

HELTUN HE-TPS01 Touch Panel Switch pokročilý nástenný vypínač prináša do vášho domu možnosti inteligentného riadenia osvetlenia, elektrických zásuviek alebo motorových žalúzií, dverových zámkov, brán alebo ventilov. Nahrádza existujúci vypínač v stene a umožňuje sledovanie, kontrolu a pokročilú programovateľnosť. Vypínač je na stene „Impossably Thin“, ale vybavené funkciami, ktoré poskytujú najvyššiu kontrolu a pohodlie.

Ovláda 1 bezpotenciálový výstup

Vďaka jednokanálovému relé vypínač dokáže spravovať buď: jedno zariadenie ZAP/ VYP. Jeden nezávislý vstup relé kanálu umožňuje ovládanie záťaže s iným pracovným napätím. Relé môže spínať záťaže do 5 A.

Pripojenie na svetlá a stmievače Z-Wave

Zariadenie je vynikajúcou voľbou pre správu osvetľovacích systémov. Umožňuje pripojenie k svetlám a stmievačom Z-Wave™, ktoré ovládajú zapínanie a vypínanie, ako aj plynulé rozjasňovanie (hore) a plynulé stmievanie (dole). Úrovne stmievača môžu byť spojené s podsvietením tlačidla vypínača, aby poskytovali spätnú väzbu o pripojenom svetelnom stave (Zap / Vyp).

Tlačidlá dotykového panela majú viac funkcií

Zariadenie má jedno kapacitné dotykové tlačidlo s vysokou citlivosťou a pre každý z nich dvojfarebné podsvietenie (červená / modrá). 15 úrovní jasu podsvietenia je možné nakonfigurovať manuálne alebo nastaviť tak, aby sa automaticky prispôsobili okolitým svetelným podmienkam, aby boli vždy ľahko viditeľné.

Päť spôsobov, ako spustiť naprogramované scenáre

Vstavané hodiny v reálnom čase (RTC) umožňujú vypínaču HELTUN spúšťať scenáre, v ktorých sú pripojené zariadenia nastavené podľa plánu. Ďalšia výkonná funkcia umožňuje spustiť scenáre pripojených zariadení, keď sa zmenia hodnoty teploty, vlhkosti alebo svetelného senzora. Tlačidlá vypínača môžu tiež priamo spúšťať scenáre na ovládači - pričom každé podsvietenie indikuje stav scény.

Zistite, koľko energie spotrebujete

Vypínač dokáže určiť, koľko energie spotrebujú pripojené zariadenia v konkrétny deň, týždeň alebo mesiac. Stačí zadať spotrebu záťaže vo wattoch pre každý relé kanál a logika zariadenia vypočíta celkovú spotrebu v závislosti od času, kedy bol výstup v stave "ON".

Založené na najnovšej platforme Z-Wave

Vypínač integruje modul platformy Z-Wave Plus™ v2 700, ktorý umožňuje jeho použitie s domácimi automatizačnými systémami Z-Wave. Podporuje bezpečnostné protokoly Z-Wave "S0" a "S2", technológiu SmartStart a môže sa pripojiť ("pridružené") k iným zariadeniam Z-Wave, ako sú relé, ovládače motorov, stmievače atď.

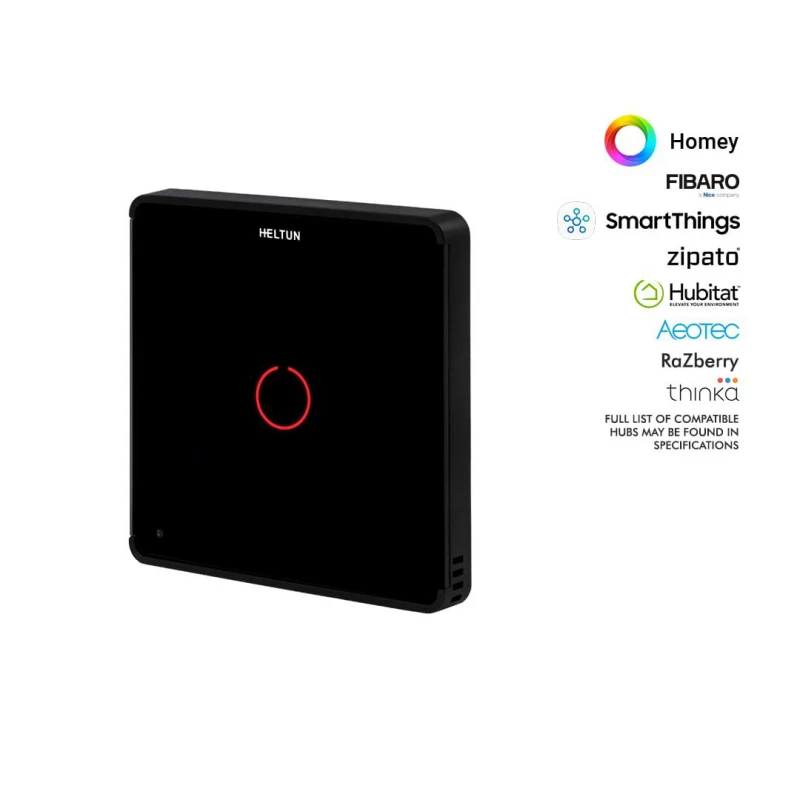

Kompatibilné huby / Pracuje s

Aeotec, ComfortClick, Eedomus, Ezlo, Fibaro HC LITE, HC2, HC3, Jeedom, Home Assistant, Homey, Hubitat, RazBerry, SmartThings, Thinka, Zipato gateways a Z-Wave JS library

Funkcie & Vlastnosti

• Možnosti pridania/odoberania do/zo siete Z-Wave: Non-Secure, S0 Secure, S2 Neautorizované, S2 autorizované pomocou kľúča
• Asociačné riadenie 20 zariadení v sieti
• Režim plánovania
• Každé tlačidlo sa dá nastaviť na ovládanie zariadení z pridružených skupín
• Výstupy podsvietenia a relé každého tlačidla môžu byť riadené bránou alebo pridruženým zariadením
• Každé tlačidlo môže spustiť scény
• Každé podsvietenie tlačidiel môže označovať scénu alebo pridružený stav zariadenia
• Akýkoľvek kanál môže byť vylúčený z kontroly
• Deväť režimov pre každé tlačidlo:
  • 1. Zapnite
  • 2. Vypnite
  • 3. Časovač: ON> OFF
  • 4. Časovač obrátený: OFF> ON
  • 5. Inverzný stav
  • 6. Inverzia s dvoma tlačidlami
  • 7. Momentary
  • 8. Okamžité obrátenie
  • 9. Roleta (len pri viac tlačidlových vypínačoch)

• Nastaviteľné periodické merania z: Senzora vnútornej teploty, Senzor vnútornej vlhkosti, Senzor vnútorného okolitého svetla, Merač spotreby energie
• Kalibrácia snímača teploty vzduchu v miestnosti
• Ovládanie jasu podsvietenia tlačidiel: Automatické nastavenie (v závislosti od okolitého svetla), Manuálne nastavenie (15 úrovní).
• Pohotovostný režim podsvietenia (rozdielny jas pre aktívny a neaktívny stav)
• Funkcia blikania podsvietenia (pre ľahkú identifikáciu medzi ostatnými Z-Wave zariadeniami)
• Invertné farby podsvietenia
• Logika spotreby softvéru
• Funkcia obnovenia továrenských nastavení
• Technológia SmartStart pre rýchle pridanie do sietí Z-Wave
• Aktualizácia firmvéru šifrovaná OTA (Over The Air)

Technická Špecifikácia

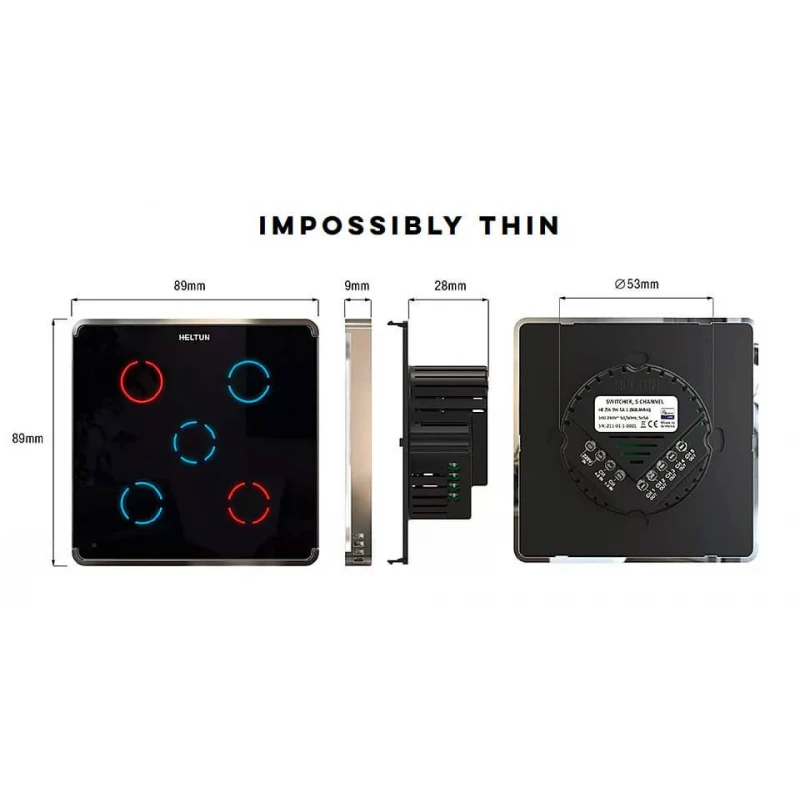

• Rozmery predného rámu (na stene): 89 mm (V) x 89 mm (Š) x 9 mm (H)
• Rozmery zadnej elektroniky: 53 mm (V) x 53 mm (Š) x 28 mm (H)
• Materiály: Tvrdené sklo / teleso, plameň spomaľujúci horenie

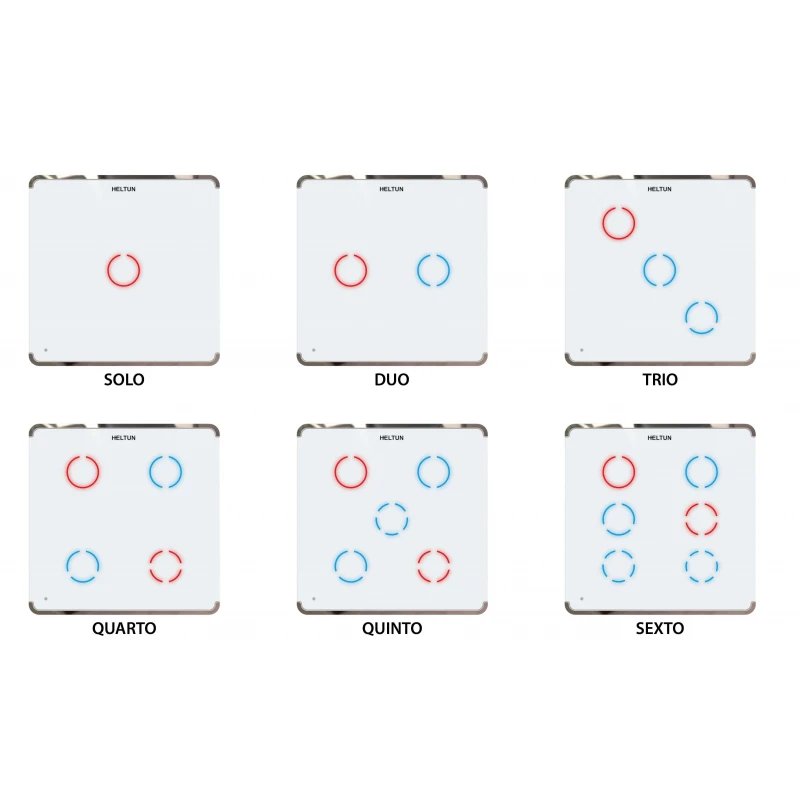

• 5 farieb rámu: biela, lesklá čierna, matná čierna, strieborná, chróm
• 6 farieb skla: biela, čierna, žltá, zelená, červená, modrá
• 1 kapacitných dotykových tlačidiel
• Červené a modré podsvietenie LED pre každé tlačidlo15 úrovní jasu (nastaviteľné) pre každé podsvietenie tlačidiel
• 1 kanálový reléový výstup, odporová záťaž až do 5A
• 1 nezávislý reléový vstup, suchý kontakt
• Prevádzková teplota: 0°C až + 50°С
• Napájanie: 85-265 V AC 50 Hz alebo 24-48 V DC
• Spotreba energie: 1 W
• Reléové prepínanie pomocou technológie HELTUN Advanced Zero-Cross
• Životnosť relé: 100 000 cyklov spínania
• Interný snímač okolitého svetla
• Senzor vnútornej teploty: Rozsah merania: –30°C až + 80°C, presnosť: ± 0,5°C
• Interný snímač vlhkosti: Rozsah merania: 0% až 80% relatívnej vlhkosti, presnosť: ± 3,0% relatívnej vlhkosti
• Trieda IP: IP21
• Z-Wave Plus V2
• SDK: V7.11
• Modul Z-Wave: ZGM130S
• Vyžaduje sa montáž do elektroinštalačnej krabice: kruhový alebo štvorcový typ - min. hĺbka 40 mm
